EV エコラン M1048

WEVC(菅生)向けに最適化された高出力、小型軽量な減速用モーター

リーズナブルな価格で高出力な減速モーター
モーターとコントローラー合わせて3.4kgの軽量モーター
小型・軽量・低損失のコントローラー
平地での回生発電が可能な昇圧回生機能

※シャフト部強度向上のため、φ１０⇒φ１２に変更しました。

●定格出力　1000W
●販売価格はお問い合わせ下さい。

≪モーター≫
システム電圧	48V
型式	M1048R

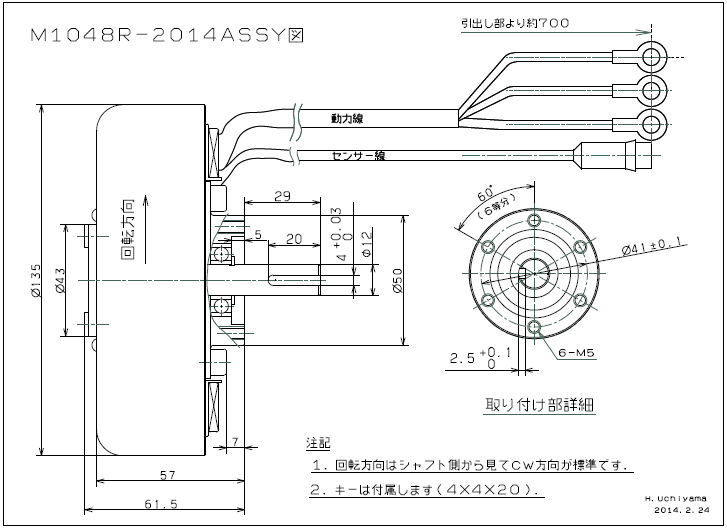

外観寸法	φ135mm×L90.5mm
重量	2.5kg
形式	DCブラシレスモーター
定格出力	1000W
最大出力	約2kW
最高効率	90％以上
定格負荷回転数	3540rpm
回転方向	前進：出力軸方向から見てCW（時計方向）
≪コントローラー≫
型式	M1048C-Ⅱ

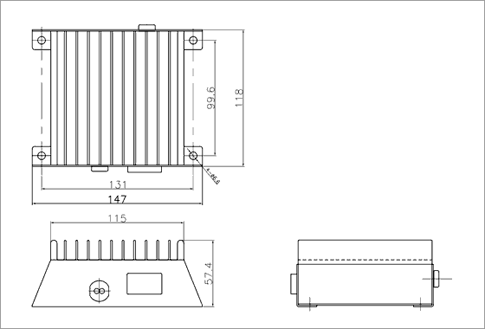

外観寸法	W130mm×D147mm×H58mm
重量	0.9kg
冷却方式	自然空冷
定格入力電圧	48V
入力電圧	6～60V
駆動方式	120度矩形波通電
回生機能	昇圧回生機能（ON/OFF操作スイッチ付）
制御方式
速度（出力）制御	ボリューム入力によるPWM制御
進角調整	ペースアップのため15段マニュアル電子進角又は、高効率点をトレースする自動進角
その他
	結線済操作スイッチハーネス1式付属
スイッチハーネス線長さ	約2000ｍｍ（コントローラー～スイッチ間）
モーターリード線長さ	約700mm（モーター～コントローラー間）
電源リード線長さ	約400mm
