※複数のレースに対応する為のモーターコイル交換を容易に出来る構造に変更しました。
※コントローラーを外付け仕様に変更可能です。
詳細はお問合せ下さい。
●定格出力 24V→「100W」 12V→「50W」
●販売価格はお問い合わせ下さい。
●製品の仕様は予告無く変更の可能性があります。
EV エコラン M0124-Ⅴa／M00512-Ⅴa
低消費コントローラーを内蔵
レース専用高効率低コギングタイプのダイレクトドライブモーター 14インチ仕様
広い動作領域で効率90%以上同期整流と可変キャリアPWM制御によりボリュームを絞っても高効率
16段電子進角付きコントローラー
平地で回生可能な昇圧回生機能
伝達効率100%のダイレクトドライブモーター

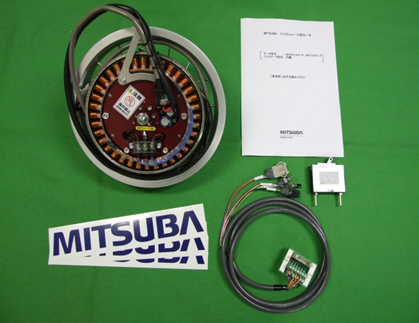

ホイール、操作スイッチ等、届いたその日に運転可能なセット内容
仕様
| 50W仕様 | 100W仕様 | |
| ≪モーター≫ | ||
| システム電圧 | 12V | 24V |
| 型式 | M00512D-Ⅴa | M0124D-Ⅴa |

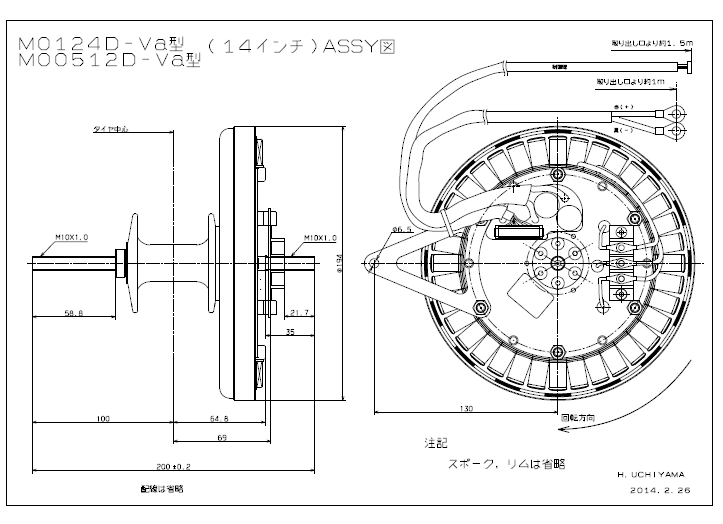

| 外観寸法 | φ194mm×L106mm（ハブ含む） | |
| 重量 | 3.3kg（ホイールリム含む参考値） | |
| 形式 | DCブラシレスモーター・インホイールDD | |
| 定格出力 | 50W | 100W |
| 最大出力 | 150W | 340W |
| 最高効率 | 91％以上 | |
| 定格負荷回転数 | 385rpm | 630rpm |
| ≪コントローラー≫ | ||
| 型式 | – | |
| 外観寸法 | 内蔵 | |
| 重量 | – | |
| 冷却方式 | 自然空冷 | |
| 定格入力電圧 | 12～24V | |
| 作動電圧範囲 | 6～32V | |
| 駆動方式 | 120度矩形波通電 | |
| 回生機能 | 昇圧回生機能（ON/OFF操作スイッチ付） | |
| 制御方式 | ||
| 速度（出力）制御 | 可変キャリア周波数PWM＋電子進角16段 | |
| 回転方向 | 前進：リード線引き出し方向から見てCW（時計方向） | |
| その他 | ||
| リム※2 | STARS Circle JP50（14”×2.125-3.00”） 組立済 | |
| モーターリード線長さ | 約1000mm（モーター～バッテリー間） | |
| ターミナルハーネス長さ | 約1500mm（モーター～ターミナル間） | |
| スイッチハーネス線長さ | 約2000mm（ターミナル～スイッチ間） | |
| （結線済操作スイッチハーネス1式付属） | ||
特性

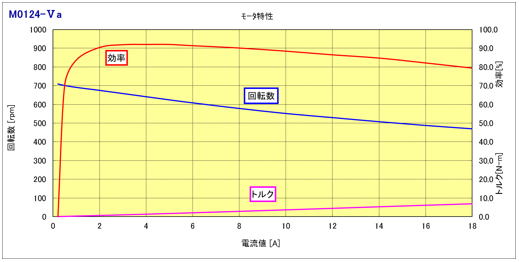

M0124-Ⅴa

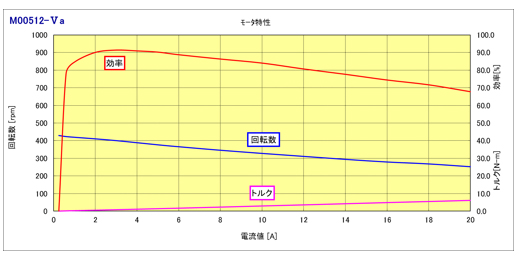

M00512-Ⅴa
