ソーラーカー M2096-Ⅲ

高効率低コギングタイプ
よりパワフルで高効率、更に上を狙うために

全域にわたり効率アップ、ピーク効率95%
最適発電制御により、モーターの発熱を抑えながら高効率の回生を実現
15項目のユーザー設定機能により、ユーザー最適のシステム構築が可能
車載してタイヤ、ホイールを取り付ければ即走行可能なセット内容

※機械的信頼性向上のため構造変更を行いました。従来の内輪回転荷重⇒外輪回転荷重に変更しました。
（シャフトは固定になります）
構造変更によるM2096-Ⅱとの寸法変化はありません。
※旧M1596の取付けアダプタが使用できません。M1596の取付け互換をご希望の場合は事前にご相談下さい。

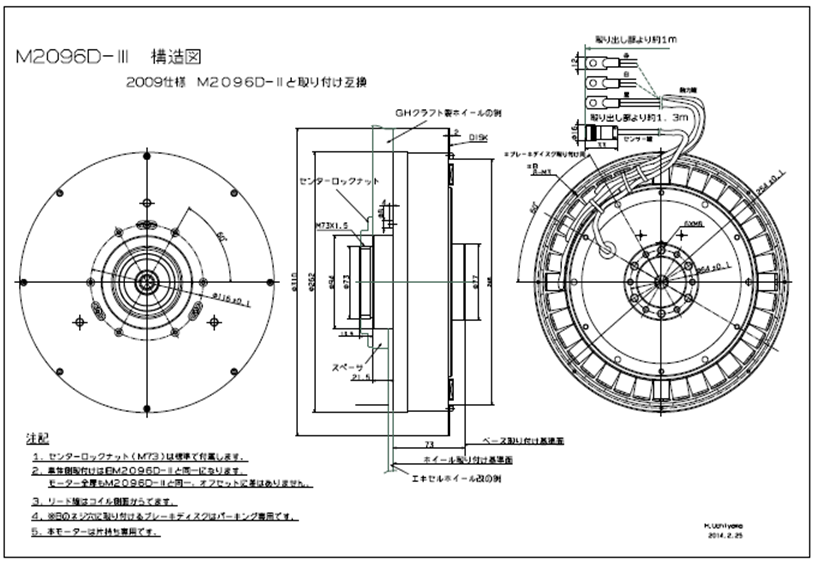

詳しくはM2096-Ⅲ構造図をご覧下さい。また、ご不明な点はお気軽にお問い合わせ下さい。

●定格出力 2000W
●販売価格はお問い合わせください。

仕様項目	96V仕様
≪モーター≫
型式	M2096D-Ⅲ
外観寸法	φ262mm×L59mm
重量	11kg
形式	DCブラシレスモーター・インホイールDD
定格出力	2000W
最大出力	約5000W※
最高効率	95％以上
定格負荷回転数	810rpm
回転方向	前進：ホイール取り付け面から見てCCW（反時計方向）
≪コントローラー≫
型式	M2096C-Ⅱ
外観寸法	W163mm×L253mm×H83.5mm
重量	3.2kg
冷却方式	自然空冷
入力定格
定格入力電圧	96V
作動電圧範囲	45～140V
駆動方式	120度矩形波通電
制御方式
電流制御	入力電流をモニターしPWMデューティーを自動で指示する制御
マニュアルPWM	PWMデューティーを直接指示する制御
後退	あり（速度リミット付き）
回生	回生量可変・電圧リミット機能（ユーザー設定）

※最大出力は参考値です（電源電圧により差があります）。

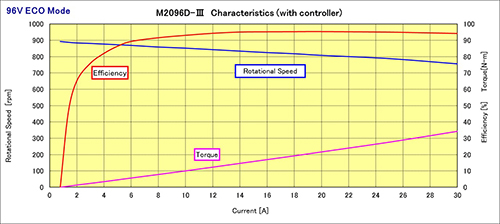

特性は制御状態によって変わります。詳細はお問い合わせください。

img_M2096-D3

M1596C寸法

対応機種: M2096D-Ⅱ・M2096D-Ⅲ; M1096D-Ⅱ・M1096D-Ⅲ; M0548D-Ⅱ・M0548D-Ⅲ
用途: パーキングブレーキ
サイズ: φ310×ｔ =2.0
材質: チタン
取り付け: M3×16箇所　P.C.D.254mm～256.5mm
購入方法: モーター購入時はオーダーシートにて、単品購入はメールにてお受けいたします。※OSUソーラーカープロジェクト様、株式会社昭和様と共同でミツバモーター用に専用開発。 ※ミツバモーターにボルトオンで装着可能。

対応機種: M2096D-Ⅱ・M2096D-Ⅲ; M1096D-Ⅱ・M1096D-Ⅲ; M0548D-Ⅱ・M0548D-Ⅲ
用途: パーキングブレーキ
サイズ: φ310ｘｔ＝4.0
材質: ステンレス
取り付け: M3×16箇所　P.C.D.254mm～256.5mm
購入方法: モーター購入時はオーダーシートにて、単品購入はメールにてお受けいたします。※OSUソーラーカープロジェクト様、株式会社昭和様と共同でミツバモーター用に専用開発。 ※ミツバモーターにボルトオンで装着可能。

対応機種: M2096D-Ⅱ・M2096D-Ⅲ; M1096D-Ⅱ・M1096D-Ⅲ; M0548D-Ⅱ・M0548D-Ⅲ
用途: パーキングブレーキ
サイズ: φ310×ｔ =2.0
材質: チタン
取り付け: M3×8箇所　P.C.D.254mm
購入方法: モーター購入時はオーダーシートにて、単品購入はメールにてお受けいたします。※OSUソーラーカープロジェクト様、株式会社昭和様と共同でミツバモーター用に専用開発。 ※ミツバモーターにボルトオンで装着可能。

対応機種: M1596D
用途: パーキングブレーキ
サイズ: φ310×ｔ =2.0
材質: チタン
取り付け: M4×8箇所　P.C.D.244m
購入方法: メールにてお受けいたします。※OSUソーラーカープロジェクト様、株式会社昭和様と共同でミツバモーター用に専用開発。 ※ミツバモーターにボルトオンで装着可能。 ※モーターブラケットに取付けネジの追加工が必要です。
