詳細はお問い合わせください。
●定格出力 300W
●販売価格はお問い合わせください。
●製品の仕様は予告無く変更の可能性があります。
幅広いニーズへ対応するためにM0348D-ⅤからM0348D-Ⅴ2へリニューアル
巻線仕様とモーター形状を見直し、動作範囲全域でのトルクと効率を向上とモーターの軽量化を達成
Ene-1 SUZUKA Challenge KV-40において更なる記録更新のために
これからレースを始める入門用モーターとして
ホイール、操作スイッチ等、届いたその日に運用可能なセット内容
広い動作範囲で効率91%以上
平地での回生発電が可能な昇圧回生機能
伝達効率100%のダイレクトドライブモーター

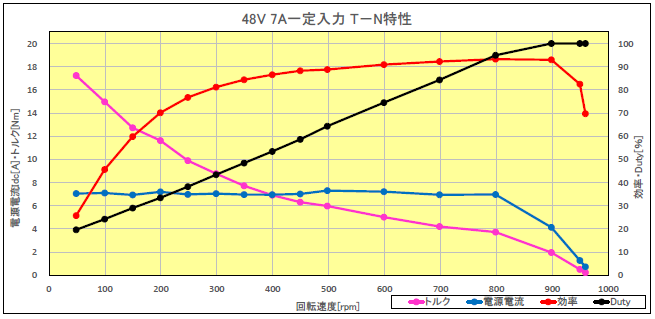

5A、7A一定入力のT-N特性グラフを新たに追加、レースシミュレーション等に活用ください
詳細はお問い合わせください。
●定格出力 300W
●販売価格はお問い合わせください。
●製品の仕様は予告無く変更の可能性があります。
≪モーター≫ | |
システム電圧 | 48V |
型式 | M0348D-Ⅴ2 |

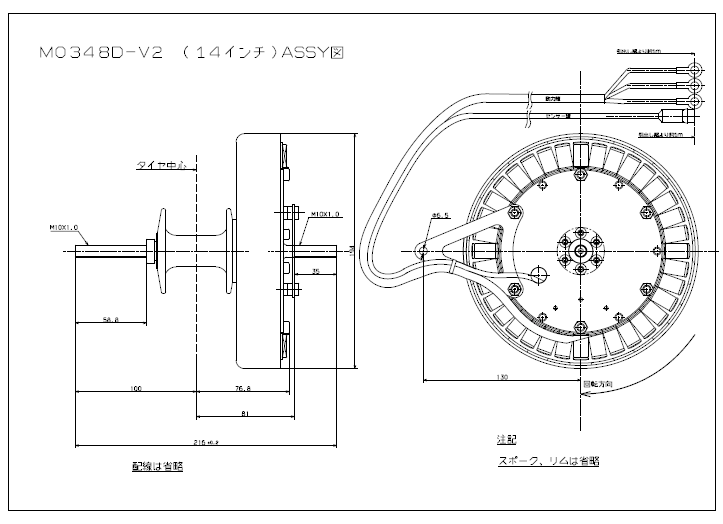

外観寸法 | Φ194㎜×L114mm(ハブ含む) |
重量 | 4.2㎏(ホイールリム含む参考値) |
形式 | DCブラシレスモーター・インホイールDD |
定格出力 | 300W |
最大出力 | 1400W |
最高効率 | 91%以上 |
定格負荷回転数 | 850rpm |
≪コントローラー≫ | |
型式 | M0348C-Ⅱ |
外観寸法 | W130mm×D147mm×H58mm |
重量 | 0.9kg |
冷却方式 | 自然空冷 |
定格入力電圧 | 24V~48V |
作動電圧範囲 | 6~60V |
駆動方式 | 120度矩形波通電 |
回生機能 | 昇圧回生機能(ON/OFF操作スイッチ付) |
速度(出力)制御 | ボリューム入力によるPWM制御 |
回転方向 | 前進:リード線引き出し方向から見てCW(時計回り) |
進角調整 | ペースアップのため16段マニュアル電子進角 |
ホイールサイズ | 14インチ |
モーターリード線長さ | 約1000mm(モーター~コントローラー間) |
電源リード線長さ | 約300mm |
スイッチハーネス線長さ | 約2000mm(ターミナル~スイッチ間) |
(結線済操作スイッチハーネス1式付属) |
※ 電源及びモーター動力線の先端は丸端子(M6)です。お客様にて端子台をご用意、又は直接つなぐ場合はM6ボルト+ナットをご用意ください。
※代表特性(保証値ではありません)

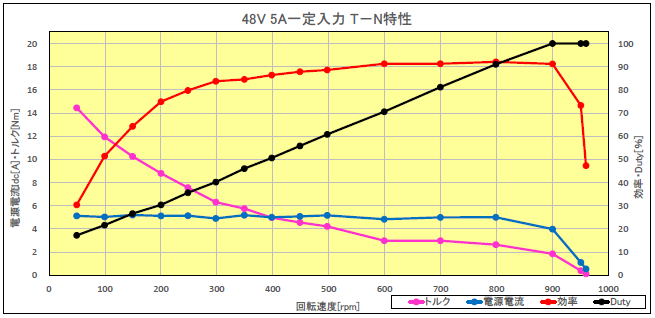

●M0348-Ⅴ2 5A一定入力 T-N特性(48V)拡大PDF
